ورق کله گاوی چیست ؟

فهرست ورق کله گاوی چیست ؟

ورق کله گاوی چیست؟

یکی از انواع اتصالات تیر به ستون اتصال با ورق سیاه روسری و زیرسری است که با توجه به سیستم باربرجانبی شکلهای متفاوتی پیدا می کند.

حال سوالی پیش می آید چه زمانی باید ورق را سر پهن (کله گاوی) شود؟

ما در اینجا به این سوال پاسخ می دهیم.

ما برای یکپارچه سازی سازه و برای جلوگیری از جدا شدن تیر از ستون بر اثر چرخش از اتصالات استفاده می کنیم.

ورق کله گاوی چیست
ورق کله گاوی چیست

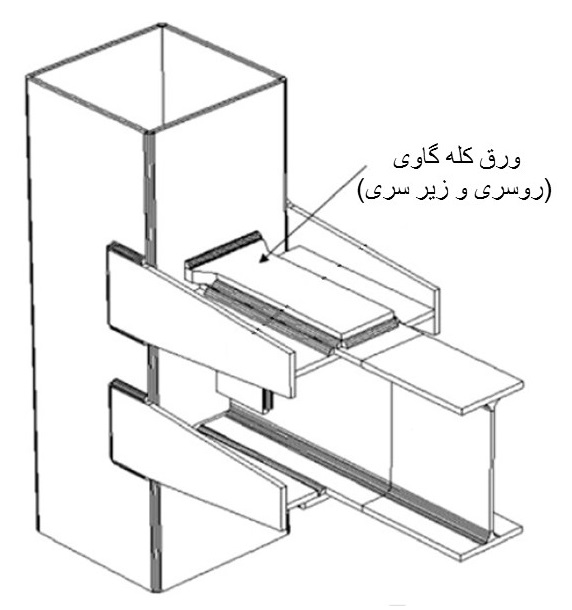

علت نام گذاری این اتصال به دلیل شباهت آن با کله گاو می باشدو نام های متفاوتی دارد ورق WFP یا ورق روسری نیز می گویند.

اجزا تشکیل دهنده اتصال کله گاوی

ورق کله گاوی از سه قسمت تشکیل شده است :

  1. ورق روسری
  2. ورق زیرسری
  3. ورق نبشی جان
اجزا تشکیل دهنده کله گاوی
اجزا تشکیل دهنده کله گاوی

وظیفه ورق روسری یا کله گاوی چیست؟

جهت تحمل نیروی خمشی که به تیر وارد می شود از ورق با جوش مناسب به بال های بالا و پایین تیر استفاده می کنند. در واقع لنگر خمشی وارده به تیر مانند یک نیروی کششی به ورق ها وارد شده است. و این ورق روسری است که باید نیرو را تحمل کند.

نکته حائز اهمیت اینجاست که هنگام نصب و اجرای ورق روسری یک فاصله 1 تا 2 سانتی متری بین تیر و ستون باید رعایت شود که اصطلاحا به این فاصله بادخور می گویند.

علت این کار راحتی در نصب و اجرای ورق روسری و جلوگیری از چرخش و تغییر شکل محل اتصال می باشد.

نحوه اتصال ورق روسری:

نوع جوش ورق روسری باید جوش نفوذی با نفوذ کامل باشد. همچنین جوش ورق روسری به بال تیر از نوع جوش گوشه باید باشد.

برای تامین طول جوش لازم ورق در محل اتصال به ستون و برای جوش گوشه بقیه ورق به بال تیر در حالت سقفی انجام نشود شکل ورق به این صورت باید اجرا شود تا جوش گوشه در حالت افقی انجام شود.

نحوه اتصال ورق زیرسری
نحوه اتصال ورق روسری

عرض ورق روسری :

عرض ورق روسری به بال ستون متصل می شود. و حدود 3-5 سانتی متر از عرض بال ستون کمتر است دلیل آن هم راحتی در اجرای جوش با بال ستون است.

عرض ورق زیرسری
عرض ورق روسری
