وایر کات چیست ؟ معایب و مزایا وایرکات

وایرکات (CNC WIRE CUT E.D.M) ابزاری است که برای تولید قطعات فلزی کاربرد فراوانی دارد. این ابزار برای فرآیند تولید از تخلیه الکتریکی استفاده می کند. این ابزار کمک بسزایی به تولید و ساخت در صنعت و صنعتگران می کند و باعث بهبود کیفیت و افزایش سرعت در انجام کارها می کند. قطعه ی که با این ابزار ماشین کاری می شود باید از جنس رسانای الکتریسیته باشند. و قادر به ماشین کاری قطعات نارسانا نیست.

سوالی که پیش می آید این است که چرا جنس قطعات ماشین کاری شده باید رسانا باشند؟

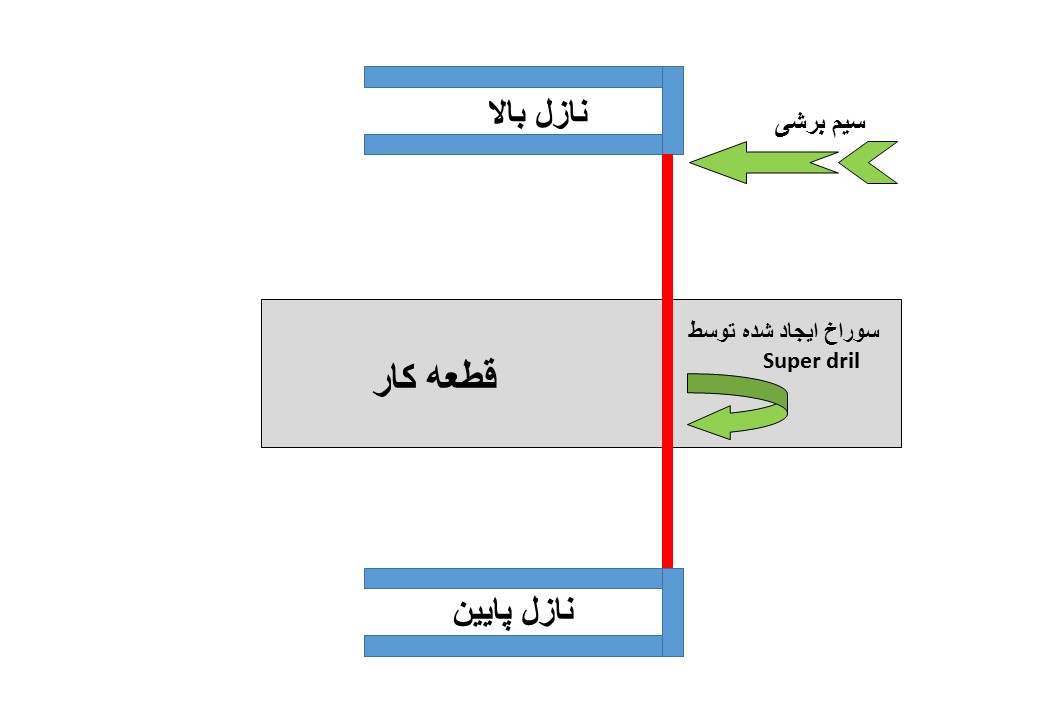

برای شروع کار با این دستگاه نیاز به یک ابزار دیگر به نام Super drill داریم. کار این دستگاه ایجاد یک سوراخ کوچک در قطعه کار است که محل عبور سیم برشی است. یکی از ضروریات شروع به کار ابزار عبور سیم از داخل قطعه است. (جهت خرید و بررسی به قیمت ورق آجدار مراجعه نمایید)

وایر کات چیست
وایر کات چیست

شیوه کار ماشین وایرکات چیست

به نوعی برش وایرکات نوعی برش ورق می باشد, ولی به دلیل دقت با قیمت تمام شده قیمت ورق را افزایش چشم گیری می دهد.

اساس کار ابزار وایرکات تخلیه الکتریکی است. که با عبور جریان الکتریکی از سیم و تماس آن با قطعه کار می باشد که ایجاد گرما می کند و باتوجه به رسانا بودن قطعه کار ابزار ماشین کاری خود را آغاز می کند.

برای اینکه پرتاب براده های آن جلوگیری شود و گرمای قوس را کنترل کنیم از یک مایع دی الکتریک استفاده می کنیم. هم براده های قطعه را ته نشین می کندو هم از گرمای بسیار زیاد جلوگیری می کند. این مایع دی الکتریک در وایرکات ها اکثرا از آب مقطر می باشد. چرا که باعث ایجاد بهترین حالت قوس بین سیم و قطعه کار می شود.

در دستگاه برش وایرکات سیستم تصفیه وجود دارد که در روند ماشین کاری مایع تصفیه می شود. فیلترهایی که عمل تصفیه را انجام می دهد در بازه زمانی عوض یا پاکسازی می شوند. همچنین خود مایع دی الکتریک در بازه زمانی مشخص عوض می شود.

شیوه کار ماشین وایرکات
شیوه کار ماشین وایرکات

نحوه عملکرد مایع دی الکتریک در فرآیند برش به دو صورت می باشد :

1. داخل فک هایی که کشش سیم را به صورت پاچشی انجام می دهد.
2. به صورت غوطه ور کردن قطعه داخل سیال
که این دو روش به صورت هم زمان اعمال می گردد.

جهت مطالعه بیشتر به مقالات زیر مراجعه نمایید.

کیفیت برش روی قطعه :

کیفیت سطح با این ابزار بسیار بالاست. در این نوع برشکاری کیفیت سطح با سرعت برش رابطه عکس دارد. هرچه کیفیت سطح بالا برود سرعت پایین می آید و بالعکس

کیفیت برش روی قطعه
کیفیت برش روی قطعه

اجزا تشکیل دهنده دستگاه وایرکات چیست

• ساختار اصلی ماشین
• ابزار برشی
• سیستم کنترلی
• مایع دی الکتریک و سیستم تصفیه

دستور کار وایرکات چیست

برش وایرکات نیاز به نقشه های از پیش تعیین شده دارد. که بوسیله ی نقشه dwg یا G code شروع به کار می کند. البته این برنامه ها آسان تر از برنامه های فرز و تراش cnc می باشد.

نحوه اجرا دستگاه وایرکات چیست

• قرار دادن قطعه روی میز کار
• تراز کردن و ساعت کردن قطعه توسط ابزار مربوطه
• فیکس کردن قطعه روی میز
• عبور سیم از داخل قطعه و قرار دادن در فک پایین
• اعمال کشش سیم توسط کلید مربوطه
• استارت ماشین که با شروع ماشین کاری و ورود مایع دی الکتریک به روی قطعه

نحوه اجرا این دستگاه
نحوه اجرا این دستگاه

معایب وایرکات چیست

  1. بالا بودن قیمت دستگاه برش وایرکات می باشد.
  2. سرعت پایین دستگاه برش وایرکات به این صورت است که فولاد با ضخامت 25 میلیمتر را در عرض یک ساعت 100 میلیمتر برش می دهد.
  3. این دستگاه قادر به برشکاری قطعه نارسانا نیست و حتما باید رسانا باشد.
  4. اساس کار ابزار برش وایرکات تخلیه الکتریکی است. که با عبور جریان الکتریکی از سیم و تماس آن با قطعه کار می باشد که ایجاد گرما می کند. و باتوجه به رسانا بودن قطعه کار ابزار ماشین کاری خود را آغاز می کند.
  5. برای شروع کار با این دستگاه نیاز به یک ابزار دیگر به نام Super drill داریم. کار این دستگاه ایجاد یک سوراخ کوچک در قطعه کار است که محل عبور سیم برشی است. یکی از ضروریات شروع به کار ابزار عبور سیم از داخل قطعه است.

مزایای وایرکات چیست

  1. عدم نیاز به ساختن ابزار
  2. کاهش قیمت قالب بین ۳۰-۷۰%
  3. عدم وجود نیروهای ماشین کاری
  4. ایجاد تنش کم تر در قطعه کار
  5. انجام عملیات ماشین کاری در هنگامی که اپراتور حضور ندارد
  6. کیفیت سطح ایجاد شده بسیار بالاست
  7. وایرکات معمولی تا ضخامت ۱۵۰میلی متر ولی برخی از آنها تا ضخامت ۴۲۰میلی متر را هم برش می زنند.

سیم مورد استفاده در دستگاه وایرکات چیست

1. سیم برنجی :

هدایت الکتریکی بالایی دارد و استحکام کشش و فرم دهی زیادی دارد. از جمله سیم های پرکاربرد محسوب می شود و می توان این سیم را با روکش های مختلف استفاده کرد.

2. سیم فولادی :

استحکام کششی بالایی دارد و برای افزایش هدایت الکتریکی با روکش مسی استفاده می شود. این نوع سیم گرچه قیمت بالایی دارند ولی سرعت برشکاری را زیاد می کنند درنتیجه مبنای هزینه برشکاری کم هزینه می شود.

سیم مورد استفاده در دستگاه وایرکات
سیم مورد استفاده در دستگاه وایرکات

نکات مهم درباره سیم ها این است که سیم ها معمولا یکبار مصرف هستند چون ضخامت کمی دارد و با عبور از قطعه کار مقاومت شان کم می شود و قابل استفاده نیستند.

سیم باید کشش ثابتی داشته باشد نه آنقدر زیاد که سیم را پاره کند نه آنقدر کم که سیم در داخل قطعه کار صاف نباشد.

جهت مطالعه بیشتر به ویکی پدیا مراجعه فرمایید.
