صفحه ستون یا بیس پلیت چیست ؟

صفحه ستون

صفحه ستون یا بیس پلیت چیست؟

صفحه ای فولادی و مسطح است که بین ستون و بتن برای اتصال بیشتر قرار می گیرد. عملکرد صفحه ستون وزن و فشار وارده ی ستون را که بر بتن یا فنداسیون وارد می شود توزیع یا پخش می کند. و همچنین عمل اتصال تیر به بتن را نیز ایفا می کند زیرا ستون به تنهایی نمی تواند به بتن یا فنداسیون متصل شد اینجاست که صفحه ستون یا بیس پلیت به ما کمک می کند.

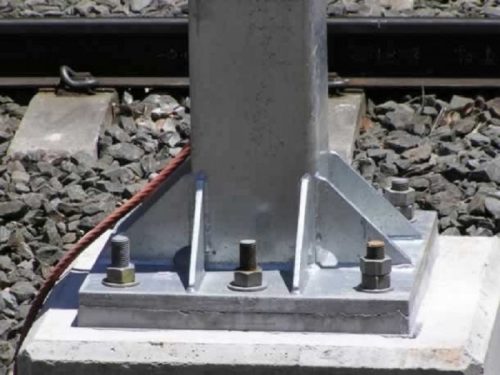

صفحه ستون یا بیس پلیت چیست؟
صفحه ستون یا بیس پلیت چیست؟

صفحه ستون تنش وارده به ستون را کاهش می دهد.



انواع اتصال صفحه ستون

صفحه ستون در دو نوع مفصلی و گیردار به فنداسیون متصل می شود.

  • اتصال گیردار :

اگر از اتصال گیر دار برای صفحه ستون استفاده شود باید انکر بولت ها به اندازه کافی بلند باشد تا صفحه ستون نچرخد. همچنین برای کاهش چرخش صفحه ستون باید ضخامت صفحه ستون بالا باشد. اتصال گیر دار تمام نیروهای فشاری و برشی و خمشی را به فنداسیون منتقل می کند.

اتصال گیر دار
اتصال گیر دار
  • اتصال مفصلی :

برای ساختمان های چند طبقه به کار می رود. فنداسیون نیروی کششی بین صفحه ستون و تیر را کاهش می دهد. اتصال مفصلی نیروهای برشی و فشاری آهن آلات به فنداسیون را منتقل می کند.

اتصال مفصلی
اتصال مفصلی

ابعاد صفحه ستون :

ابعاد صفحه ستون به بار ستون ( ثقلی ) و بار لنگری ( زلزله ) و … ارتباط دارد.

ابعاد صفحه ستون
ابعاد صفحه ستون

صفحه ستون گذاری :

تعیین محل قرارگیری صفحه ستون باید بعد از آکس بندی و ریسمان کشی انجام شود. یکی از حساس ترین و دقیق ترین کار ساختمان صفحه ستون گذاری می باشد.

قرارگیری صفحه ستون
قرارگیری صفحه ستون

هواگیری صفحه ستون :

به این عمل رگلاژ نهایی نیز می گویند که با تراز به صورت کاملا دقیق آکس ها را چک کرده و صفحه ستون را پیاده می کنیم.

رگلاژ صفحه ستون
رگلاژ صفحه ستون
